5-осевой токарно-фрезерный центр Mazak UD-400/5X
Разработан для высокоскоростной микроточной и пресс-формовой обработки.

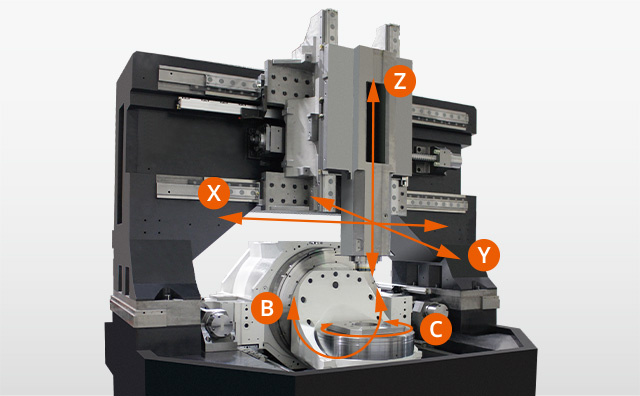

Полностью симметричная двухколонная конструкция, основание и колонна из минерального литья, высокоскоростной шпиндель 45 000 мин -1 с охлаждением сердечника для предотвращения выделения тепла и вибрации. Способен к долговременной, стабильной сверхточной обработке.
Технологии ЧПУ/ПО, разработанные для высокоскоростной обработки штампов и пресс-форм, особенно в области обработки свободной формы. Совокупность функций обеспечивает высокую производительность и превосходное качество обработанной поверхности.
Модели серии :
Цена по запросу
Менеджер свяжется с вами и подберет лучший вариант для вашего бизнеса
Покупка в лизинг
ПодробнееМы подберем вам наиболее удобный вариант лизинга
Высокоточный 5-осевой обрабатывающий центр для обработки форм и прецизионного фрезерования.
Станок UD-400/5X разработан для быстрого микро-прецизионного и формообразующего фрезерования. Он имеет полностью симметричную конструкцию с двойной колонной, минеральный литой корпус и шпиндель высокой скорости 45 000 об/мин с охлаждением ядра для предотвращения нагрева и вибрации. Это обеспечивает длительное и стабильное прецизионное фрезерование.
Ключевые характеристики:

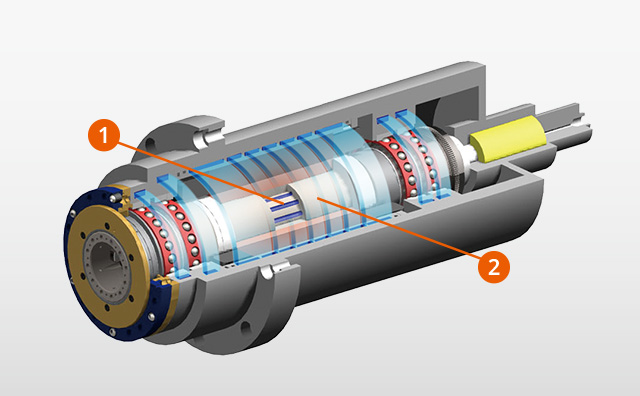

- Шпиндель с максимальной скоростью 45 000 об/мин.
- Минимизация вибраций за счет конструкции встроенного мотора.
- Специальные технологии CNC для высокоскоростной обработки форм, особенно в области свободной формы.
- Высокая производительность и отличное качество обработки поверхности.
Преимущества 5-осевой обработки:
Интеграция процессов
UD-400/5X позволяет непрерывно обрабатывать несколько поверхностей и выполнять фрезерование свободной формы благодаря одновременному контролю по пяти осям без необходимости смены установки.
Сокращенное время вылета инструмента
UD-400/5X позволяет стабилизировать обработку благодаря наклонной столу и короткому времени вылета инструмента, что повышает качество обработки.
Улучшенное качество поверхности
Благодаря возможности наклона заготовки UD-400/5X значительно улучшается качество обработанной поверхности.
Инновации в конструкции для ультрапецизионной обработки
Используется высококачественный минеральный литейный материал для основания и колонны, что подавляет вибрации даже при высокоскоростной работе.
Достижения в точности

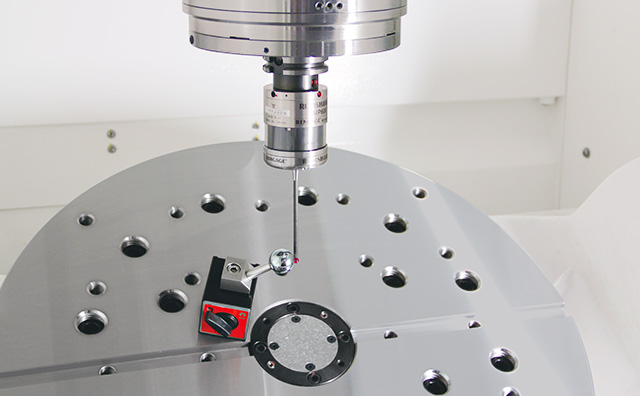

Устройство MAZACHECK позволяет легко и автоматически проводить измерения и корректировки, что улучшает точность обработки.
Температурный щит
Система автоматической компенсации температурных изменений повышает точность обработки в условиях колебаний температуры.
| Стол | Размер стола | 320 мм × 320 мм |
|---|---|---|
| Макс. размер заготовки | Φ400 мм × 300 мм | |
| Макс. нагрузка (равномерно распределенная) | 120 кг | |
| Шпиндель | Хвостовик инструмента | HSK-E40 |
| Макс. скорость шпинделя | 45000 мин -1 | |
| Макс. крутящий момент (40% ED) | 6.9 Нм | |
| Макс. крутящий момент (продолж. номинал) | 5.5 Нм | |
| Двигатель шпинделя (40% ED) | 13,8 кВт (19 л.с.) | |
| Двигатель шпинделя (продолжение) | 11 кВт (15 л.с.) | |
| Автоматический сменщик инструмента | Емкость для хранения инструментов | 40 |
| Макс. диаметр инструмента | Φ30 мм | |
| Макс. длина инструмента (от линии измерения) | 200 мм | |
| Макс. вес инструмента | 2 кг | |
| Перемещение | Ось X | 550 мм |
| Ось Y | 400 мм | |
| Ось Z | 350 мм | |
| Ось B | –120° до 30° | |
| Скорость быстрого перемещения | Ось X | 48000 мм/мин |
| Ось Y | 48000 мм/мин | |
| Ось Z | 48000 мм/мин | |
| Размер машины | Ширина машины × длина (MAZATROL SmoothX) | 2970 мм × 3534 мм |
| Высота машины | 2800 мм | |
| Вес машины | 15000 кг |
Условия оплаты и срок поставки
- 30% авансовый платеж после согласования и заключении договора,
- 60% оплачивается после поступления оборудования на склад в г. Владивосток,
- 10% после завершения ПНР
В стоимость оборудования включены:
- НДС 20%, таможенные пошлины
- Оплата в рублях по курсу ЦБ РФ
Доставка, пусто-наладка, обучение
При необходимости мы готовы обеспечить безопасную доставку станка до места установки, указанного заказчиком и направить технических специалистов для проведения работ. Наши специалисты произведут пуско-наладочные работы за 2-3 дня
По завершении установки наши специалисты проведут обучение технического персонала заказчика на месте или в учебном центре клиента для обеспечения уверенной эксплуатации станка
Обучение будет произведено по следующим темам:
- использование управляющего ПО;
- включение/отключение станка;
- работа с панелью управления, параметры программного управления и их настройки;
- обслуживание и очистка станка;
- устранение возможных неполадок.
- Гарантийный срок службы — 12 месяцев с момента ввода в эксплуатацию
- Гарантийные обязательства распространяются на все узлы и агрегаты, за исключением расходных материалов
- По истечению гарантийного срока обслуживание станка не приостанавливается и будет осуществляться на протяжении всего срока службы станка
- По завершении гарантийного срока производитель продолжит обслуживание аппаратного обеспечения и будет бесплатно предоставлять обновление программного обеспечения
- Политика производителя обеспечивает бесперебойное снабжение запасными частями и расходными материалами на протяжении всего срока службы оборудования
Обратите внимание, что срок работы станка и качество его работы сильно зависят от качества регулярного ТО оборудования. Не забывайте про это.
Компания MAZAK предлагает клиентам выгодные условия лизинга. Временная аренда оборудования – эффективный инструмент ведения бизнеса. Станок для лазерной резки поставляется в короткие сроки и возвращается обратно в собственность компании после решения производственных задач клиента.
Лизинг – выгода и экономия средств.
Для того, чтобы получить лазерный станок во временную аренду достаточно внести авансовый платёж, подписать договор с компанией «MAZAK» и дождаться поставки оборудования по указанному адресу.
Лизинг выгоден тем, что:
- клиент не уплачивает проценты за пользование оборудованием;
- не оставляет сумму залога равную стоимости станка;
- заказчик не несёт затрат на амортизацию и покупку комплектующих.
MAZAK предоставляет услуги лизинга на короткий и продолжительный срок. Периодичность внесения платежей, полную стоимость услуги можно уточнить по контактному телефону компании 8 967 237 86 51.
